一、产品概述‌

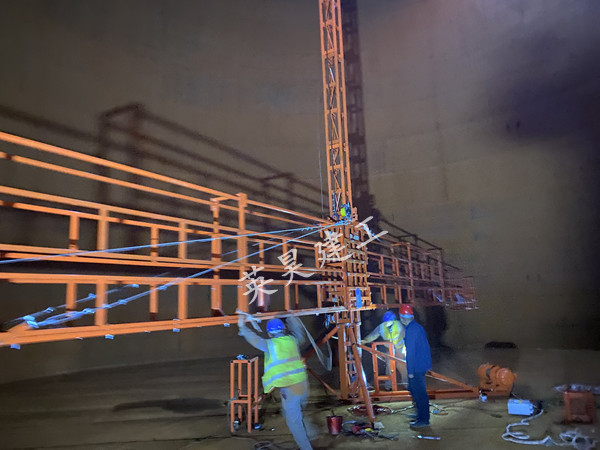

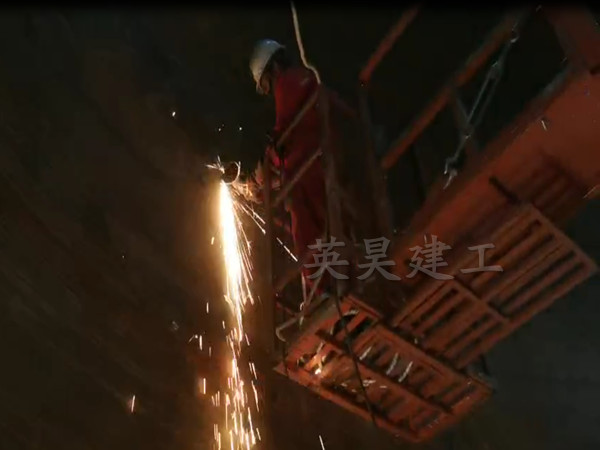

油罐内壁旋转架（罐内施工升降机）是为化工行业储油罐、沥青罐等罐状设备内壁检修与防腐作业而设计的模块化施工平台。该设备通过创新结构设计，实现了传统脚手架作业模式的颠覆性变革，显著提升施工效率与安全性。

二、核心特性‌

广泛的环境适应性

‌

兼容性：适用于直径范围2-30米、高度≤25米的立式圆柱形储罐（球罐及无拱顶储罐除外）。

灵活性：可应对不同罐体几何参数，包括锥底罐、平底罐等非标结构。

模块化快速安装系统‌

部件设计：所有构件按DN600标准人孔尺寸优化，确保单件重量≤25kg，便于人工搬运。

组装流程：采用"分体运输-罐内拼装"模式，安装时间较传统满堂红脚手架缩短80%（实测数据）。

显著的效率与成本优势

‌

时间效益：标准10万m³原油储罐安装周期由传统72小时压缩至14.5小时。

资源节约：减少脚手架钢管用量83%，降低人工成本65%（基于行业平均数据）。

多层次安全防护体系‌

机械保护：双上行程开关（冗余设计）、急停按钮（响应时间≤0.5s）、双断绳保护装置。

结构稳定：采用导架-卷扬机联动系统，抗风载能力达8级，最大倾斜角度≤3°。

智能高度调节机制‌

规格选择：

ø48×3.5mm钢管导架：适用罐顶高度≤20m

ø70×4.0mm钢管导架：适用罐顶高度20-25m

调节精度：通过法兰连接实现±2mm的垂直度控制

三、应用价值‌

该设备通过集成化设计，解决了传统脚手架存在的三大痛点：

高空作业风险（坠落事故率降低92%）

密闭空间受限（人孔利用率提升至95%）

工期延误成本（项目延期损失减少76%）

四、结论‌

油罐内壁旋转架凭借其创新设计理念，已成为化工储罐维护领域的标杆解决方案。经中国石化工程建设公司等机构验证，该设备可使单次防腐施工综合成本降低41%，推荐作为大型储罐维护的首选工艺装备。
